Continuamos con los Sistemas Combinacionales de Electrónica Digital.
Hoy seguimos con los Multiplexores.

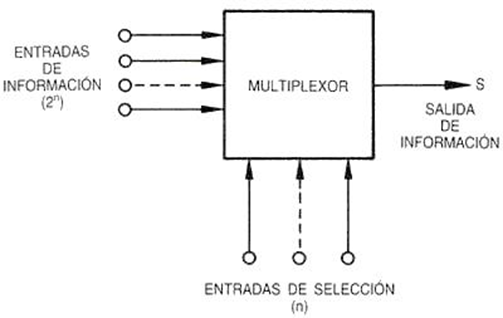

Un multiplexor es un circuito lógico combinacional que posee n entradas de selección, 2n entradas de información y una salida. Esencialmente, es la función inversa al demultiplexor..
Su actuación consiste en canalizar múltiples fuentes de información binaria hacia una misma salida. La entrada de información activa en cada instante es la seleccionada a través de la configuración aplicada a las líneas de selección (n).
Para un sistema de cuatro entradas de datos (A, B, C y D), requiere dos entradas de selección (a y b), para una salida Q. La tabla de la verdad para este sistema sería así:
El circuito resultante de dicha tabla de la verdad, es el siguiente:
Los multiplexores obedecen al número de entradas de información o canales que posea el sistema. Así, hay multiplexores de 2, 4, 8, 16… canales.
En el siguiente ejemplo, se muestra un método simplificado de multiplexación de números BCD para un display de 7-segmentos.
En próximas publicaciones, continuaremos con los Comparadores de los Sistemas Combinacionales.
